solidworks工程图零件尺寸怎么快速标注

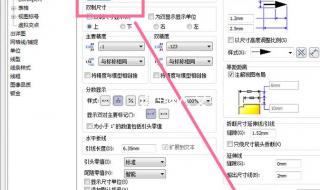

可通过以下步骤快速标注SolidWorks工程图零件尺寸：选中一个尺寸，此时能看到尺寸两端都有蓝色的控标。若尺寸位置不对，可把鼠标移动到【延长线】的控标，将其拖到合适端点。当鼠标移动到【超出延长线】的控标，会出现倾斜符号，这时拖动控标，就能做出【斜延伸线】。solidworks工程图标注
1、SolidWorks工程图标注 就是给你的2D图纸加上尺寸、注释和符号，让别人能看懂怎么制造零件，这就像给设计图添上“说明书”，超级实用，尤其是做机械设计时。
2、开始标注前，你得先创建工程图：打开SolidWorks，从3D模型拖个视图过来，然后在顶部工具栏找到“注解”标签，那里有各种标注工具，点开就能用。
3、自动标注功能 是省时利器：点一下“智能尺寸”或“自动标注”，软件会帮你加好基本尺寸，但别忘了检查，因为它有时会放错位置，你得手动调整一下。
4、手动标注更灵活：选中边或点，拖动鼠标放尺寸。关键是要对齐和清晰——别让尺寸线交叉，用“对齐”工具保持整齐，这样图纸看起来专业多了。
5、常见标注类型包括线性尺寸、半径、直径和角度。别忘了加公差和注释，比如表面粗糙度符号，这能确保零件质量，避免制造出错。
6、最佳实践：保持标注风格一致，用同样的字体和颜色，分组相关尺寸，让图纸易读，多预览效果，保存频繁点，别辛辛苦苦画半天丢了数据。
7、避免常见错误：别过度标注，只加必要尺寸，检查所有数字是否准确，错误可能导致生产问题，多练习几次，你就越来越熟练了！
相关问题解答
1、我画好零件转到工程图，怎么快速把主要尺寸一次性都标上？
这个用“模型项目”功能最省事儿，你在注解工具栏里找到它（图标像个扳手夹着尺寸），点开之后，建议选“整个模型”，来源那里记得勾上“将项目输入到所有视图”，重点来了！在尺寸栏里把“为工程图标注”勾上（避免标出一堆不必要的参考尺寸），然后点确定，SW就会自动把你在建模时定义的尺寸批量生成了，标完再手动调整下位置，效率直接拉满。
2、自动标注的尺寸太乱怎么办？怎么快速整理？
太真实了，刚自动生成的尺寸经常跟一锅粥似的，你直接框选所有尺寸，右键能找到“自动排列尺寸”功能，它能快速对齐一波，但更实用的方法是按住Ctrl键多选需要对齐的尺寸，然后在左侧属性栏里找到“对齐”组（有个链条图标），里面有“共线/对齐”、“平行/对称”这些按钮，点一下选中的尺寸就整整齐齐排好了，对于重叠的尺寸，直接拖动它到新位置，SW会自动避开其他尺寸。
3、怎么在工程图里快速标注孔的特征？
这种用“孔标注”专门对付它！你在注解工具栏里找到那个带孔和尺寸的图标，点一下，然后直接点击工程图里的孔边线，SW会自动识别孔类型，把孔径、深度、螺纹规格啥的全部按国标格式一次性标好，比自己手打文本快太多了，如果是阵列孔，标一个其他的用注释阵列或者直接复制粘贴改位置就行。
4、我想手动加个尺寸，但老是捕捉不到想要的点咋整？
这多半是捕捉设置的问题，你按住Ctrl键再去选两个要标注的边线或者顶点，软件就会强制标注这两点间的距离，还有个技巧：先点一下智能尺寸（那个尺子图标），然后对着模型边线右键，菜单里能临时切换捕捉对象类型，选择中点”、“选择最近端点的位置”，这样就能精准抓到你要的那个位置了。
